前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵变频调节器为机械装备全流程式变频调节器，其节构下图如图。I号喷助力泵变频调节器包括由能够件、飞球、变频调节弹簧片、传动系统方面和支配方面等成分。I号喷助力泵变频调节器的能够件为兼有60°。锥面的能够盘。在能够盘的跟部有7个沿径向的半圆管凹形。能够盘压紧在能够轴套上而和它串成分立式，进而经由半圆键和夹紧螺母使其和喷助力泵的凸轮机构轴相互。

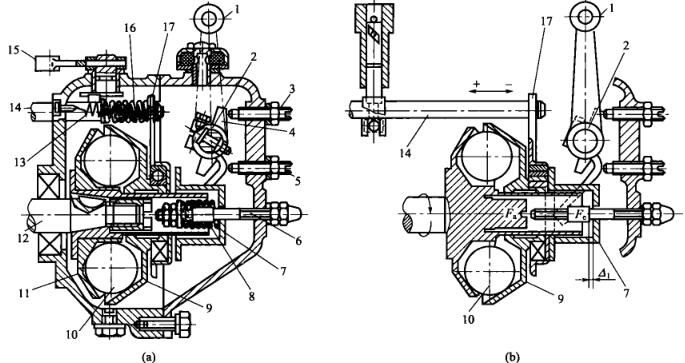

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个口径为25.4mm的飞球放置到能够盘的凹槽体，随能够盘一件平移。飞球另一类侧为与中心线成45°锥面的扭力盘，扭力盘滑套在能够轴套上。工作上时飞球的离心分离力影响在扭力盘上，其心轴分力Fa.将使扭力盘沿心轴滚轮。全套在扭力盘.上的滚轮滚柱轴承和齿轮传动系统板也有所移动手机手机。齿轮传动系统板上边套在喷油螺杆上，故而喷油螺杆也有所移动手机手机，于是调整喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
